產品名稱:
W系列往復式真空泵

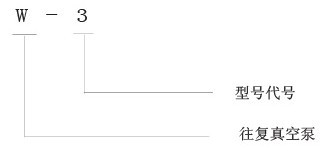

一、
W系列往復式真空泵
型號意義:
二、
W系列往復式真空泵
概述:
W系列往復式真空泵
(又稱活塞式真空泵),屬于低真空獲得設備之一,它的極限壓力一般在1330~2660Pa,它的抽速范圍比較大,從50L/S到200L/S,適用于石油、化工、醫藥、食品、輕工、冶金、電氣等行業中的真空浸漬、鋼水真空處理、真空蒸餾、真空蒸發、真空濃縮、真空結晶、真空干燥、真空過濾及混凝土的真空作業等方面的抽除氣體。
W系列往復式真空泵
不適用于抽除含氧過高的、有爆炸性的、對金屬有腐蝕性的、與泵油會起化學反應的以及含有顆粒塵埃的氣體,也不適用于把氣體從一個容器輸送到另一個容器,作輸送泵用。
W系列往復式真空泵
具有體積小,維修簡單、閥片壽命較長等優點,適宜于在較高壓強范圍內使用。
三、
W系列往復式真空泵
特點:
W系列往復式真空泵
,是獲得粗真空的主要設備之一,它用于從密閉容器中或反應鍋中抽除真空或其它氣體,它不適用于抽除腐蝕性的氣體或者帶有硬顆;曳鄣臍怏w。
W系列往復式真空泵
的結構由兩個主要部分組成;
1、
W系列往復式真空泵
機械傳動部分和氣體流通部分。機械傳動部分整個結構原件裝在一個封閉的機體內,曲軸被支承在機體兩旁的圓錐滾子軸承中。
2、
W系列往復式真空泵
曲軸一端裝有一個大帶輪,以驅動傳動部分。連桿把曲軸的軸頸和十字頭連接起來。活塞桿的一端旋入十字頭的螺孔中,另一端裝在活塞的錐孔并以螺母固定之。
3、
W系列往復式真空泵
電動機和裝在軸上的小帶輪通過三角膠帶帶動曲軸旋轉,這樣通過連桿和十字頭的作用,使活塞在氣缸中作往復運動。
4、
W系列往復式真空泵
連桿曲軸機構在機體內運動時,使油池中的潤滑油飛濺以潤滑軸承、曲軸頸、十字頭和滑道等磨擦表面。為了便于檢查和維修傳動機構,機體兩側和后面裝有可拆卸的門蓋,在后蓋上裝有油窗以批示機體內油池的油面高度
四、
W系列往復式真空泵
的工作原理:

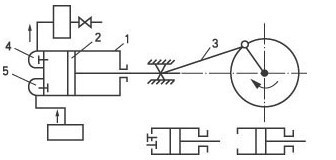

如圖為
W系列往復式真空泵
的工作原理圖,
W系列往復式真空泵
的主要部件是氣缸1及在其中作往復直線運動的活塞2,活塞的驅動是用曲柄連桿機構3(包括十字頭)來完成的。除上述主要部件外還有排氣閥4和吸氣閥5等重要部件,以及機座、曲軸箱、動密封和靜密封等輔助部件。
五、W系列往復式真空泵的技術參數表:
型號
WY-50(V5)
WY-100(W4)
WY-200(W5)
W3
W4-A
W4-1
W5-1
W-300
抽氣速率(m3/h)
200
370
770
200
370
370
770
1080
極限壓力(Pa)
1300
1300
1300
2600
2600
2600
2600
2600
轉速(r.p.m)
300
200
200
300
200
530
430
300
配用電機(Kw)
5.5
11
22
5.5
11
11
22
30
汽缸直徑x行程
(mm)
250x150
350x200
455x250
250x150
350x200
250x150
350x200
450x200
氣管直徑
(mm)
進
2"
4"
5"
2"
4"
4"
5"
175mm
出
2"
4"
5"
2"
4"
4"
5"
175mm
水管直徑
(mm)
進
1/2"
3/4"
3/4"
1/2"
3/4"
1/2"
3/4"
3/4"
出
1/2"
3/4"
3/4"
1/2"
3/4"
1/2"
3/4"
3/4"
體積
長
1435
1819
2357
1418
1819
1486
1805
1980
寬
624
876
1010
630
876
520
670
745
高
710
900
1162
650
900
720
860
980

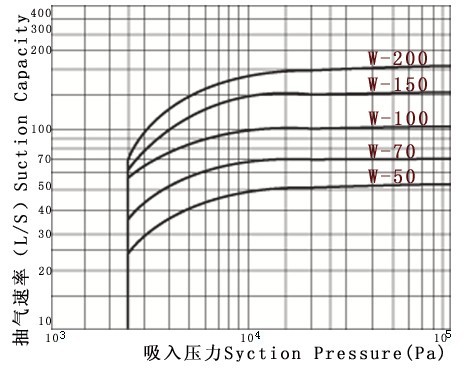

六、
W系列往復式真空泵
的性能曲線圖:

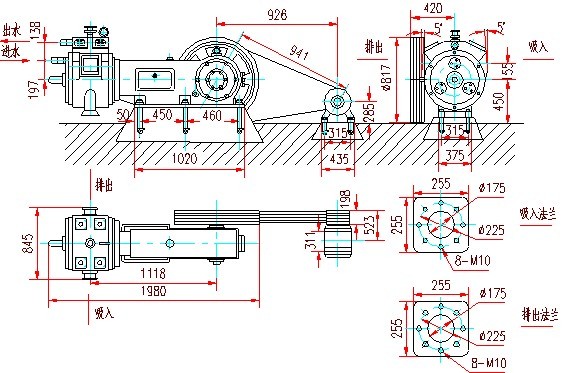

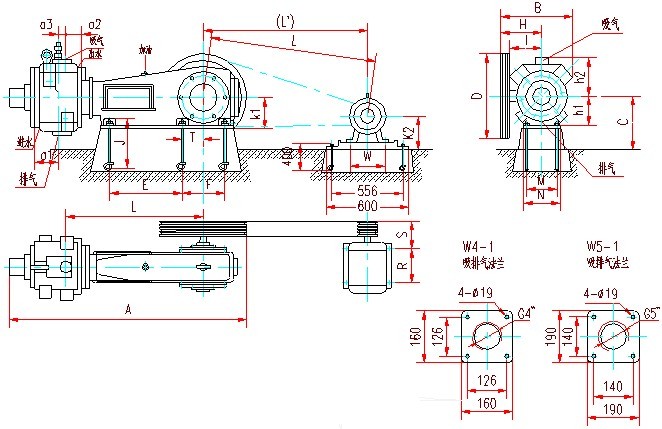

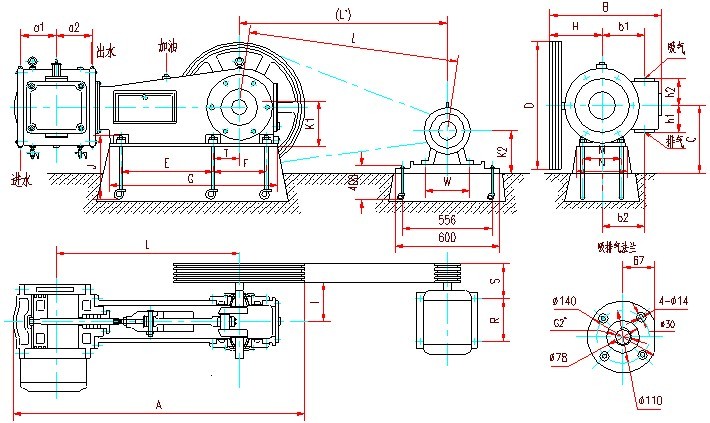

七、
W系列往復式真空泵
的安裝尺寸圖:
代號
A
B
C
D
E
F
G
H
I
J
K
L
L'
l
三角帶型號
WY-50(V5)
1435
624
375
707
430
260
815
282
198
400
186
808
787
882
B型 L=2997
WY-100(W4)
1819
876
500
892
520
330
1031
481
356
630
220
1388
1359
1102
B型 L=4500
WY-200(W5)
2357
1010
680
1162
655
400
1256
418
254
630
260
1360
1293
1397
C型 L=5000
W3
1418
630
400
640
430
260
815
283
115
400
186
910
886
882
B型 L=3048
W4-1
1486
520
400
537
430
260
815
300
150
400
186
956
939
832
C型 L=3023
W5-1
1805
670
500
542
520
330
1035
383
213
630
220
935
904
1026
C型 L=3048
代號
M
N
T
W
R
S
a1
a2
b1
b2
h1
h2
k2
泵地腳螺栓
導軌地腳螺栓
WY-50(V5)
200
260
130
216
140
179
171
171
115
241
154
202
192
M16×400
M16×400
WY-100(W4)
260
326
165
254
254
243
216
216
140
337
244
272
220
M20×630
M16×400
WY-200(W5)
290
370
200
318
305
307
300
300
430
430
299
299
260
M24×630
M16×400
W3
200
260
130
216
140
179
171
171
115
241
154
202
192
M16×400
M16×400
W4-1
200
260
130
256
210
229
171
121
a3:50
260
260
220
M16×400
M16×400
W5-1
260
326
165
318
305
307
230
147
a3:83
325
325
260
M20×630
M16×400
W系列往復式真空泵
的選型須知:
一、請?zhí)峁┮韵略敿?xì)數據:①
往復式真空泵
的產品名稱與型號②
往復式真空泵
的真空度要求單位PA或MPA③
往復式真空泵
抽速要求單位L/S或M3/MIN④
往復式真空泵
的使用與否和工作條件⑤
往復式真空泵
的電機功率(KW)⑥
往復式真空泵
的電機轉速(r/min)⑦
往復式真空泵
的電壓〔V〕⑧
往復式真空泵
的進出口口徑⑨
往復式真空泵
的材質要求⑩
往復式真空泵
是否帶附件,以便我們的為您正確選型。
二、若已經由設計單位選定我公司的
往復式真空泵
的產品型號,請按
往復式真空泵
型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。
